图

认识图结构

图论是数学的一个分支，在数学的概念上，树是图的一种
- 它以图为研究对象，研究顶点和边组成的图形的数学理论和方法
- 一般认为，图论起源于历史上的柯尼斯堡七桥问题
在计算机科学中，图（graph）是一种抽象数据类型，用于实现数学中图论的无向图和有向图的概念
- 图的数据结构包含一个有限（可能是可变的）的集合作为节点集合
- 以及一个无序对（对应无向图）或有序对（对应有向图）的集合作为边的集合
图的现实实例
- 六度分隔理论：世界上任何互不相识的两人，只需要很少的中间人就能够建立起联系

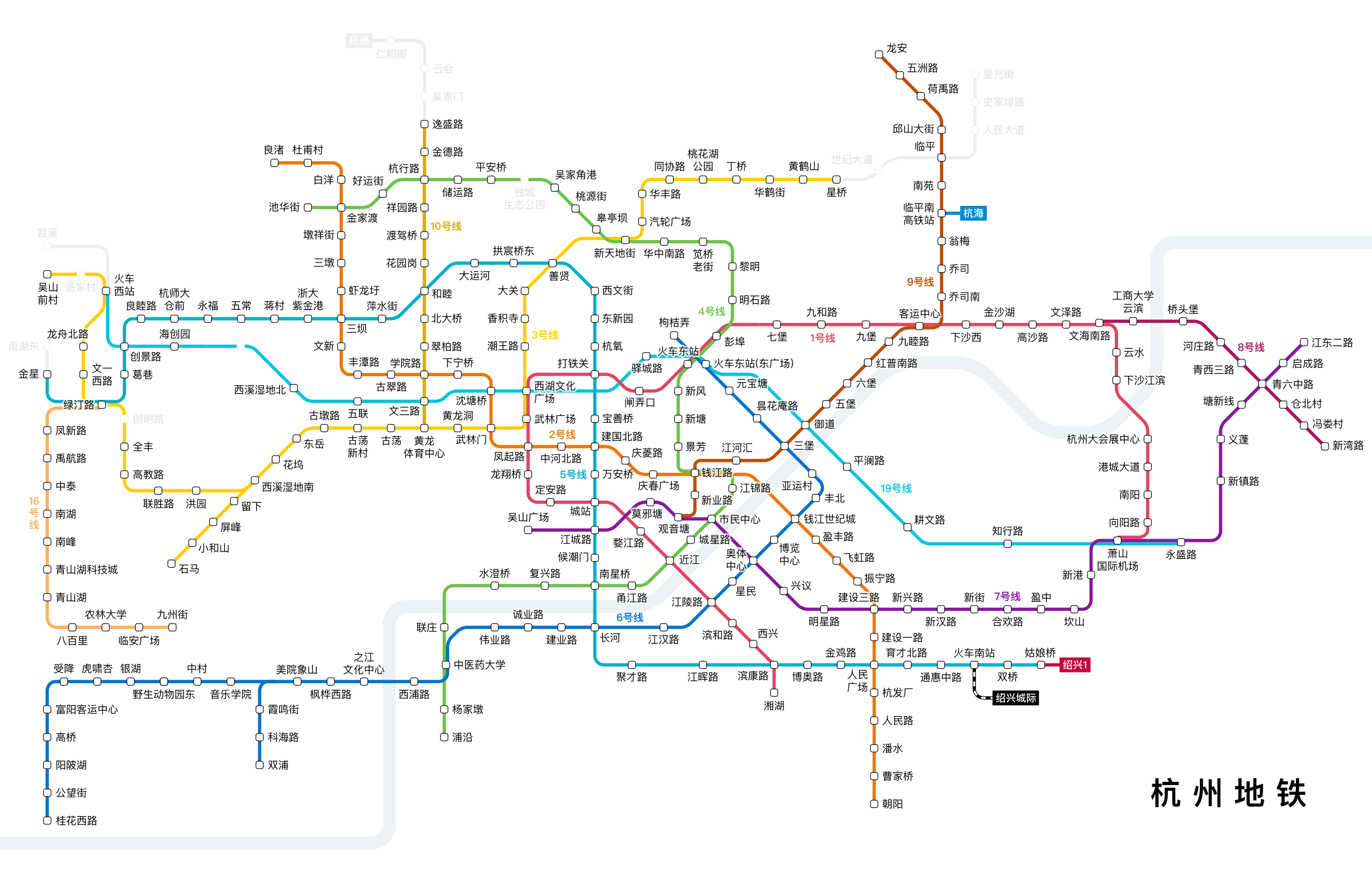

- 地铁线路图

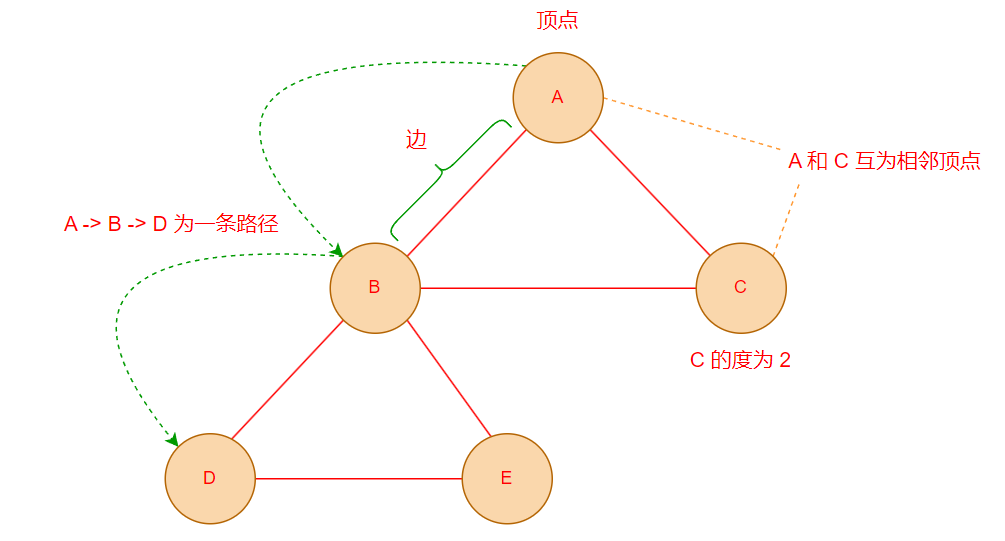

图的术语

顶点：图中的一个节点
边：顶点与顶点之间的连线
相邻顶点：由一条边连接在一起的两个顶点互为相邻顶点
度：一个顶点的度是相邻顶点的数量
路径：路径是顶点 v1，v2...，vn 的一个连续序列
- 简单路径：不包含重复的顶点的路径
- 回路：第一个顶点和最后一个顶点相同的路径
无向图：连接节点的边没有方向的图
有向图：连接节点的边包含方向的图

图的存储方式

一个图包含很多顶点，另外包含顶点和顶点之间的连线(边)，这两个重要信息需要在程序中进行存储

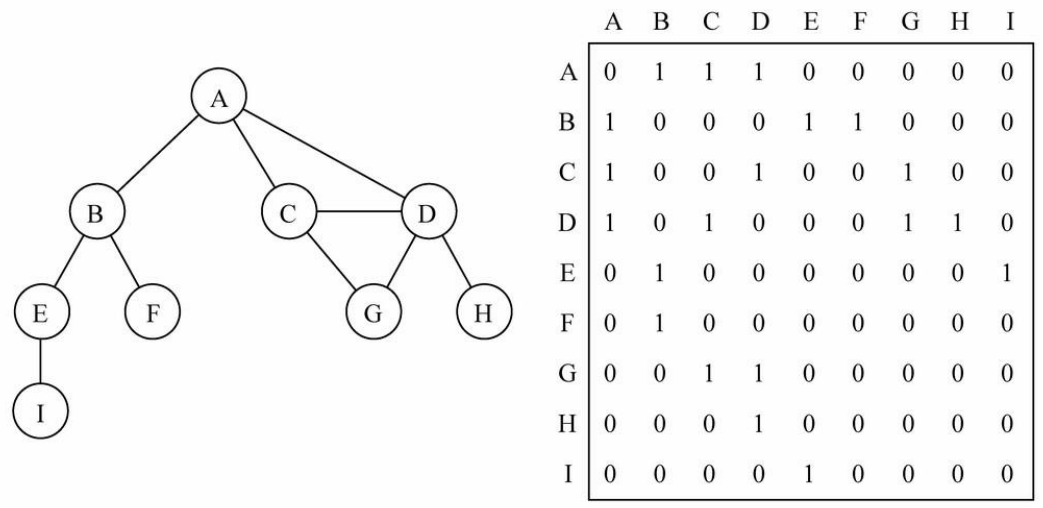

邻接矩阵

在图论和计算机科学中，邻接矩阵（adjacency matrix）是一种方阵，用来表示有限图
- 它的每个元素代表各点之间是否有边相连（有边相连使用 1 表示，没有使用 0 表示）
- 在计算机程序中，可以使用一个二维数组来保存顶点直接的连接关系
邻接矩阵的缺陷：如果图是一个稀疏图，会浪费大量的空白空间（大量空间存放 0）

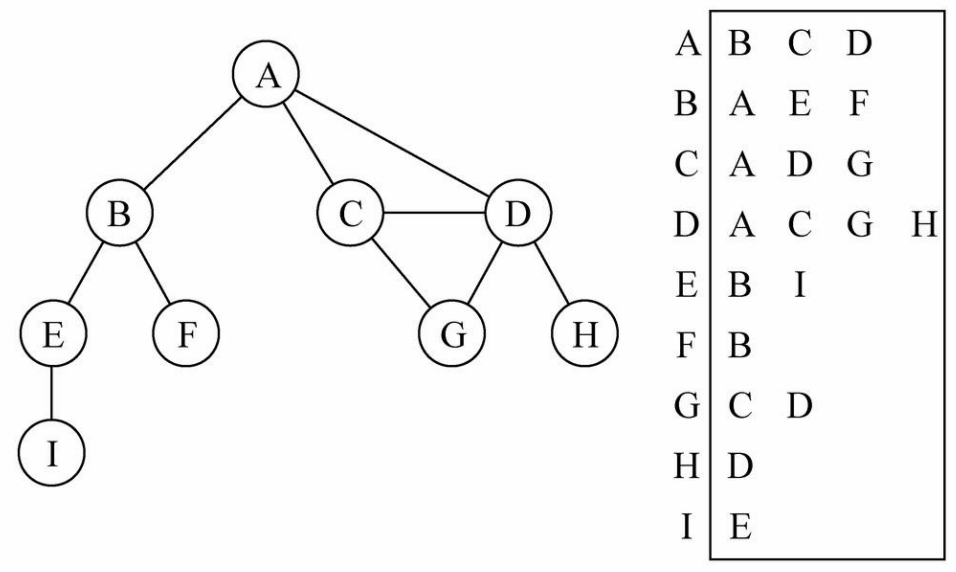

邻接表

邻接表（adjacency list）由图中每个顶点以及和顶点相邻的顶点列表组成
- 这个列表可以由数组、链表、哈希表存储
邻接表的缺陷
- 计算出度（指向的其他顶点数量）比较简单
- 计算入度较复杂（指向当前顶点的其他顶点数量），但使用场景较少

图的遍历

图的遍历：将图中每个顶点访问一遍，并且不能有重复的访问
图的遍历方式有两种：深度优先搜索 和 广度优先搜索

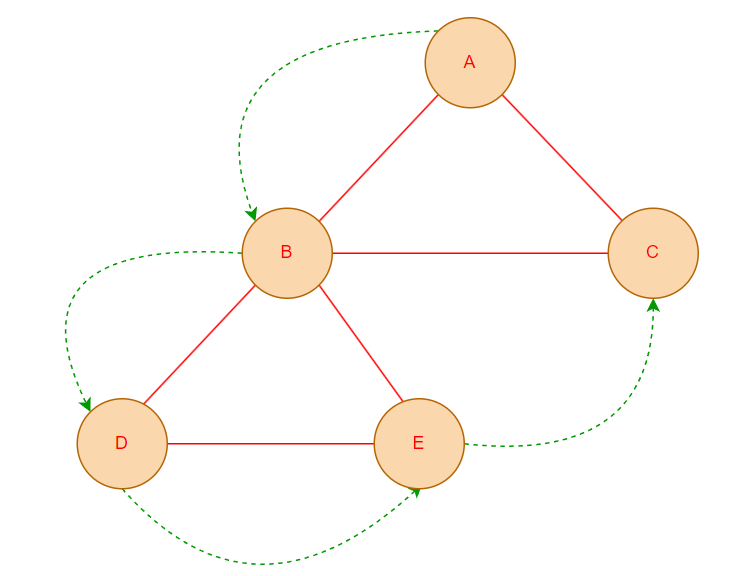

深度优先搜索

深度优先搜索（Depth-First-Search，简称 DFS）思路
- 从第一个指定的顶点开始遍历图，沿着路径直到这条路径最后顶点被访问了
- 接着原路回退并探索下一条路径
在计算机程序中，深度优先搜索一般使用递归或栈实现

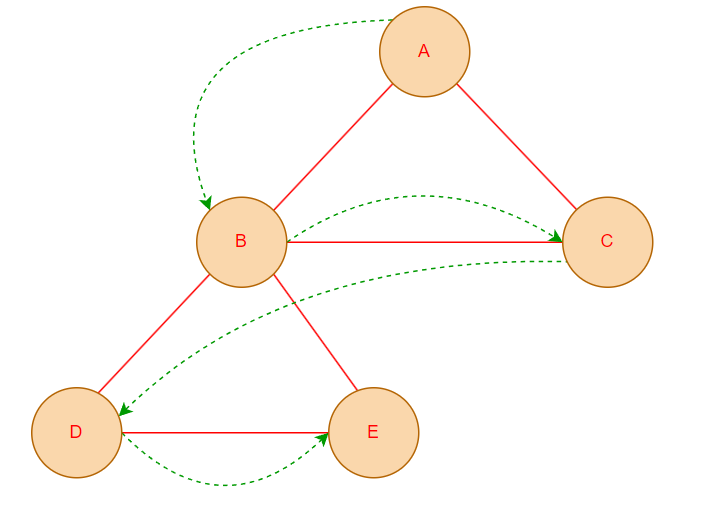

广度优先搜索

广度优先搜索（Breadth-First-Search，简称 BFS）思路
- 从指定的第一个顶点开始遍历图，先访问其所有的相邻点
- 类似于依次访问图的一层
在计算机程序中，广度优先搜索一般使用队列实现

封装图结构

属性/方法	描述
addVertex(v)	如果顶点不存在，则添加顶点
addEdge(v, w)	使两个顶点之间建立关联边
dfs()	深度优先搜索
bfs()	广度优先搜索

初始化图结构

这里我们使用 邻接表 来存储图中顶点之间的关系
声明一个 Graph 类包含两个属性
- 顶点列表（使用数组存储）
- 顶点-邻接边集合映射（使用哈希表存储，值为一个 Set，防止重复建立关联边）

/**
 * @description 图结构
 */
class Graph<T> {
  /**
   * @description 顶点列表
   */
  private vertexList: T[] = [];
  /**
   * @description 【顶点-邻接边集合】映射
   */
  private adjacencyMap = new Map<T, Set<T>>();
}

添加顶点 — addVertex

addVertex 方法用于向图中添加一个顶点，若添加的顶点已存在于图中，则不进行重复添加

/**
 * @description 图结构
 */
class Graph<T> {
  /**
   * @description 添加顶点，如果顶点已存在则不进行操作
   * @param v 顶点的值
   */
  addVertex(v: T) {
    // 图中已包含该顶点，不执行添加操作
    if (this.vertexList.includes(v)) {
      return;
    }

    // 向顶点列表中追加一个顶点
    this.vertexList.push(v);

    // 新增【顶点-邻接边集合】映射
    this.adjacencyMap.set(v, new Set());
  }
}

添加边 — addEdge

addEdge 方法用于给两个顶点之间建立边关联，需要同时为两个顶点互相建立关联

/**
 * @description 图结构
 */
class Graph<T> {
  /**
   * @description 为两个顶点建立关联边
   */
  addEdge(v: T, w: T) {
    // 为 v 和 w 互相建立关联边，使其互为相邻顶点
    this.adjacencyMap.get(v)?.add(w);
    this.adjacencyMap.get(w)?.add(v);
  }
}

遍历图结构

深度优先 — DFS

递归实现深度优先搜索

/**
 * @description 图结构
 */
class Graph<T> {
  /**
   * @description 深度优先搜索 - 递归
   * @param vertexList 节点列表
   * @param visited 已经访问过的节点集合
   * @param traverseResult 遍历结果
   * @returns 遍历结果
   */
  dfs_Recursion(
    vertexList: T[] = this.vertexList,
    visited = new Set<T>(),
    traverseResult: T[] = []
  ) {
    // 若图中顶点个数小于 1，直接返回顶点列表，终止遍历
    if (vertexList.length <= 0) {
      return traverseResult;
    }

    for (const vertex of vertexList) {
      // 如果该顶点已经被访问过，跳过此次遍历
      if (visited.has(vertex)) continue;

      // 存储遍历值
      traverseResult.push(vertex);
      // 标识此节点已经访问过
      visited.add(vertex);

      // 获取此节点的邻边
      const adjacencyList = this.adjacencyMap.get(vertex)!;

      // 递归遍历邻边列表
      this.dfs_Recursion([...adjacencyList], visited, traverseResult);
    }

    return traverseResult;
  }
}

栈实现深度优先搜索

/**
 * @description 图结构
 */
class Graph<T> {
  /**
   * @description 深度优先搜索
   * @returns 遍历结果
   */
  dfs(): T[] {
    // 若图中顶点个数小于 1，直接返回顶点列表，终止遍历
    if (this.vertexList.length <= 1) {
      return this.vertexList;
    }

    // 声明一个数组，用于存放遍历结果
    const traverseResult: T[] = [];
    // 声明一个栈，默认把第一个顶点存入
    const stack = [this.vertexList[0]];
    // 声明一个【已经访问过的节点集合】
    const visited = new Set<T>();

    while (stack.length > 0) {
      // 从栈顶出栈一个元素
      const vertex = stack.pop()!;

      // 如果该顶点已经被访问过，跳过此次遍历
      if (visited.has(vertex)) continue;

      // 存储遍历值
      traverseResult.push(vertex);
      // 标识此节点已经访问过
      visited.add(vertex);

      // 获取此节点的邻边
      const adjacencyList = this.adjacencyMap.get(vertex)!;

      // 将邻边节点依次入栈，跳过已经访问过的节点
      for (const adjacent of adjacencyList) {
        if (visited.has(adjacent)) continue;
        stack.push(adjacent);
      }
    }

    return traverseResult;
  }
}

广度优先 — BFS

为了实现广度优先搜索，我们可以借助队列（队列实现参考）

import LinkedQueue from "./LinkedQueue";

/**
 * @description 图结构
 */
class Graph<T> {
  /**
   * @description 广度优先搜索
   * @returns 遍历结果
   */
  bfs(): T[] {
    // 若图中顶点个数小于 1，直接返回顶点列表，终止遍历
    if (this.vertexList.length <= 1) {
      return this.vertexList;
    }

    // 声明一个数组，用于存放遍历结果
    const traverseResult: T[] = [];
    // 声明一个【已经访问过的节点集合】
    const visited = new Set<T>();

    // 创建一个队列，默认把第一个节点入队
    const queue = new LinkedQueue<T>();
    queue.enqueue(this.vertexList[0]);

    while (queue.size > 0) {
      // 每次出队一个元素
      const vertex = queue.dequeue()!;

      // 如果该顶点已经被访问过，跳过此次遍历
      if (visited.has(vertex)) continue;

      // 存储遍历值
      traverseResult.push(vertex);
      // 标识此节点已经访问过
      visited.add(vertex);

      // 获取此节点的邻边
      const adjacencyList = this.adjacencyMap.get(vertex)!;

      // 将邻边节点依次入队，跳过已经访问过的节点
      for (const adjacent of adjacencyList) {
        if (visited.has(adjacent)) continue;
        queue.enqueue(adjacent);
      }
    }

    return traverseResult;
  }
}

图结构完整实现

import LinkedQueue from "./LinkedQueue";

/**
 * @description 图结构
 */
export default class Graph<T> {
  /**
   * @description 顶点列表
   */
  private vertexList: T[] = [];
  /**
   * @description 【顶点-邻接边集合】映射
   */
  private adjacencyMap = new Map<T, Set<T>>();

  /**
   * @description 添加顶点，如果顶点已存在则不进行操作
   * @param v 顶点的值
   */
  addVertex(v: T) {
    // 图中已包含新增顶点，不执行添加操作
    if (this.vertexList.includes(v)) {
      return;
    }

    // 向顶点列表中追加一个顶点
    this.vertexList.push(v);
    // 新增【顶点-邻接边集合】映射
    this.adjacencyMap.set(v, new Set());
  }

  /**
   * @description 为两个顶点建立关联边
   */
  addEdge(v: T, w: T) {
    // 为 v 和 w 互相建立关联边，使其互为相邻顶点
    this.adjacencyMap.get(v)?.add(w);
    this.adjacencyMap.get(w)?.add(v);
  }

  /**
   * @description 深度优先搜索
   * @returns 遍历结果
   */
  dfs(): T[] {
    // 若图中顶点个数小于 1，直接返回顶点列表，终止遍历
    if (this.vertexList.length <= 1) {
      return this.vertexList;
    }

    // 声明一个数组，用于存放遍历结果
    const traverseResult: T[] = [];
    // 声明一个栈，默认把第一个顶点存入
    const stack = [this.vertexList[0]];
    // 声明一个【已经访问过的节点集合】
    const visited = new Set<T>();

    while (stack.length > 0) {
      // 从栈顶出栈一个元素
      const vertex = stack.pop()!;

      // 如果该顶点已经被访问过，跳过此次遍历
      if (visited.has(vertex)) continue;

      // 存储遍历值
      traverseResult.push(vertex);
      // 标识此节点已经访问过
      visited.add(vertex);

      // 获取此节点的邻边
      const adjacencyList = this.adjacencyMap.get(vertex)!;

      // 将邻边节点依次入栈，跳过已经访问过的节点
      for (const adjacent of adjacencyList) {
        if (visited.has(adjacent)) continue;
        stack.push(adjacent);
      }
    }

    return traverseResult;
  }

  /**
   * @description 广度优先搜索
   * @returns 遍历结果
   */
  bfs(): T[] {
    // 若图中顶点个数小于 1，直接返回顶点列表，终止遍历
    if (this.vertexList.length <= 1) {
      return this.vertexList;
    }

    // 声明一个数组，用于存放遍历结果
    const traverseResult: T[] = [];
    // 声明一个【已经访问过的节点集合】
    const visited = new Set<T>();

    // 创建一个队列，默认把第一个节点入队
    const queue = new LinkedQueue<T>();
    queue.enqueue(this.vertexList[0]);

    while (queue.size > 0) {
      // 每次出队一个元素
      const vertex = queue.dequeue()!;

      // 如果该顶点已经被访问过，跳过此次遍历
      if (visited.has(vertex)) continue;

      // 存储遍历值
      traverseResult.push(vertex);
      // 标识此节点已经访问过
      visited.add(vertex);

      // 获取此节点的邻边
      const adjacencyList = this.adjacencyMap.get(vertex)!;

      // 将邻边节点依次入队，跳过已经访问过的节点
      for (const adjacent of adjacencyList) {
        if (visited.has(adjacent)) continue;
        queue.enqueue(adjacent);
      }
    }

    return traverseResult;
  }
}
